HMI Modbus

از این نرم‌افزار می‌توان به‌عنوان جایگزینی برای پنل اپراتوری HMI استفاده کرد. برخی از قابلیت‌های سامانه‌های اسکادا، مانند خواندن و نوشتن انواع مختلف داده، در آن ارائه شده است. پروتکل Modbus TCP/IP پشتیبانی می‌شود. برای استفاده از Modbus RTU/ASCII، به یک مبدل Modbus اضافی (برای مثال tgw-715) نیاز است.
اگر فقط به نسخه نمایشگر نیاز دارید: https://play.google.com/store/apps/details?id=net.sagram.hmi_modbus_viewer.
راهنما: https://drive.google.com/drive/folders/0B_ogMSvuFCPAcUgyZURYaDF1ZTg?usp=sharing
ارتباط از طریق بلوتوث (Modbus RTU) نیز پیاده‌سازی شده است و می‌توان از آن برای ارتباط از طریق شیلد بلوتوث آردوینو و دستگاه‌های دیگر استفاده کرد.

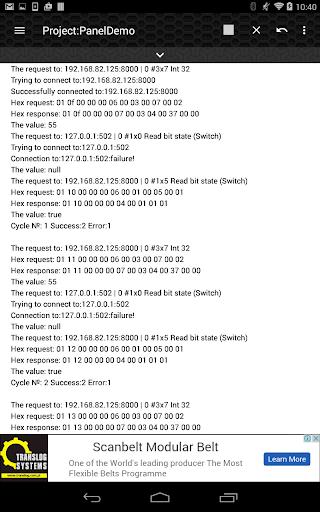

درخواست‌ها و پاسخ‌ها در گزارش، با قالب Hex نمایش داده می‌شوند.
رابط برنامه بر اساس اصل کشیدن و رها کردن طراحی شده است. برای جابه‌جایی یک عنصر در فضای کاری، در حالت ویرایش آن را لمس کرده و نگه دارید.
بیشتر پنل‌های HMI خارجی از درگاه شماره 8000 استفاده می‌کنند؛ درگاه PLC معمولاً روی 502 تنظیم می‌شود.
در حال حاضر، قابلیت‌های خواندن و نوشتن از انواع داده Int 16، Int 32، Float، Float swapped و Boolean پشتیبانی می‌کنند.
این نرم‌افزار روی پنل HMI مدل Weintek MT6070iH، PLC مدل Delta DVP20EX2 و PLC مدل Siemens s7-1200 آزمایش شده است.
