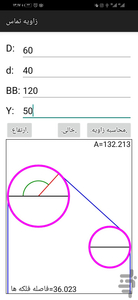

محاسبه زاویه تماس سیم بکسل و فلکه موتور آسانسور با رسم شکل

با توجه به اینکه زمان نصب موتور متغیرهای زیر تقریبا ثابت هستند

1.قطر فلکه موتور

2.قطر فلکه هرزگرد

3.فاصله بکسل وزنه و کابین

تنها متغیر قابل تغییر فاصله عمودی فلکه موتور و هرزگرد است.

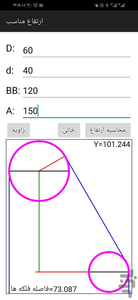

با کمک این برنامه میتوانید حداقل این فاصله را محاسبه کنید

همچنین برنامه فاصله بین فلکه ها را نمایش داده و محاسبه میکند

که لازم است دقت کنید این فاصله از مقدار تایید شده توسط استاندارد کمتر نباشد

در کل برنامه فاصله های عمودی و افقی مراکز فلکه ها کمتر از 5 برابر قطر کوچکترین فلکه باشد

شرایط انجام محاسبه آلفا و ارتفاع

۱. قطر فلکه موتور نباید صفر باشد

۲. قطر فلکه‌ هرزگرد نباید بزرگتر از قطر فلکه موتور باشد

۳. فاصله بکسلها نباید کمتر از قطر فلکه موتور باشد

۴. هر چهار ورودی نباید خالی باشند

5.در محاسبه ارتفاع زاویه کمتر از 176 درجه باشد

شرایط انجام محاسبه آلفا با فلکه معکوس

۱. قطر فلکه موتور نباید صفر باشد

۲. قطر فلکه‌ هرزگردها نباید بزرگتر از قطر فلکه موتور باشد

۳. فاصله بکسلها نباید باعث برخورد هرزگردها شود

۴.هرزگرد اول نباید پایین تر از هرزگرد دوم باشد

۴. هر هفت ورودی نباید خالی باشند

5.حداقل فاصله افقی هرزگرد اول و موتور باید بیشتر یا مساوی جمع شعاع های آنها باشد

6. هرزگرد اول و دوم نباید برخورد داشته باشند (فاصله رعایت شود)

در گوشه سمت راست تاثیر استفاده از فلکه معکوس کننده نمایش داده میشود

واحد اندازه خروجی همان واحد اندازههای ورودی میباشد میتوانید سانتیمتر ,میلیمتر یا متر وارد کنید

خروجی و ورودی زاویه آلفا درجه است

در بخش اول محاسبه زاویه با فلکه معکوس, دو خم معکوس در محاسبات در نظر گرفته میشود

در بخش دوم محاسبه زاویه با فلکه معکوس, یک خم معکوس در محاسبات در نظر گرفته میشود
